비점오염저감시설
정의
수질오염방지시설 중 비점오염원으로부터 배출되는 수질오염물질을 제거하거나 감소하게 하는 시설로서, 환경부령으로 정하는 것
(물환경보전법 제2조 제13호)
설치신고 대상
구 분 설 치 위 치 처리용량(㎥/hr)비 고
설치신고 대상 물환경보전법에 관한 법률 제53조 ㆍ환경영향평가법 시행령 별표3의 제1호부터 17호에 해당하는 사업
ㆍ폐수배출시설 사업장 중 부지면적이 1만㎡ 이상
설치신고 시기 시행규칙 제 72조 ㆍ개발사업 : 사업계획을 확정한 날로부터 60일 이내
ㆍ사업장 : 폐수배출시설 변경신고한 날로부터 30일 이내
미이행시 제재 법 제 78조 ㆍ1년 이하의 징역 또는 1천만원 이하의 벌금
GNP-FILTER(여과형)
여과형 시설인 GNP-Filter는 부상여재를 이용한 자연여과방식을 적용함으로써, 역세장치 및 배수펌프 외에 추가적인 동력이 필요하지 않은
저에너지 고효율 여과장치이다.
기존제품군에서 흔히 나타나는 낮은 제거효율 및 유지관리의 어려움을 해결하기 위해 개발된 제품으로 입경 1mm~3mm의 부상여재를
사용함으로써 여과성능이 우수하고, 역세시 회복이 빠른 특징을 지니고 있다. 강우 종료 후 자동역세척을 실시하여 여과 성능을 회복시킨다.
특징

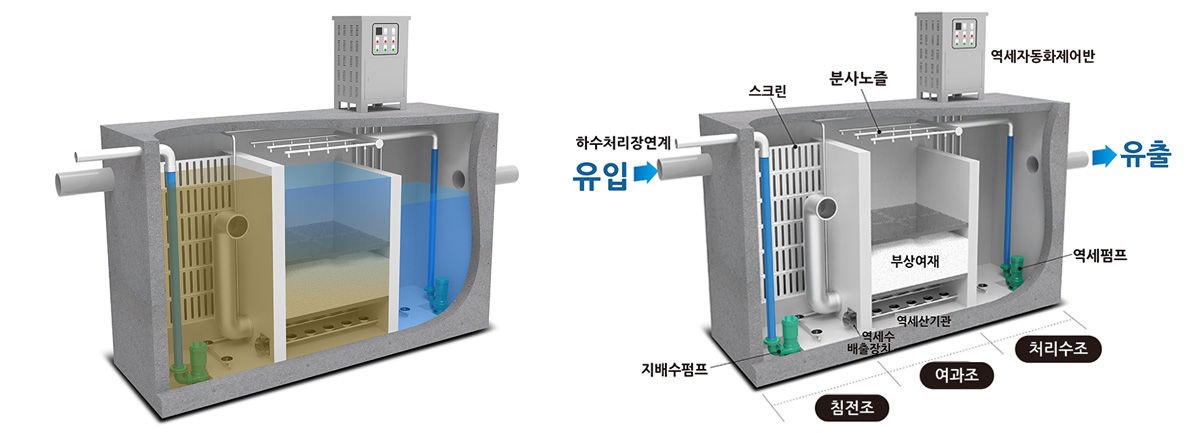

오염물질의 제거원리
장치형 시설의 장점을 조합한 Hybrid Type의 시설이다.
1차 : 스크린을 통한 협잡물(낙엽, 쓰레기 등) 제거
2차 : 침전조를 통한 고비중의 오염물질 침전제거
3차 : 부상여재(Ep)가 충전된 여과조를 통한 여과제거
시공성
RC구조물로 사전 제작/시공하므로 매우 간단하며 용이하다.
유입, 유출부의 높이와 방향 등을 조정하기 용이하므로 적용성이 우수하다.
소요부지 면적을 최소화한 설계로, 공간 활용성이 우수하다.
처리수질
동일 면적대비 처리수질이 우수하다.
최소의 부지면적으로도 높은 처리효율을 나타낸다.( BOD : 50% ↑, TSS : 80% ↑, T-N : 46% ↑, T-P : 54% ↑ )
경제성
초기 시설투자비 및 유지관리가 저렴하다.
Compact한 구조물로 제작·시공되므로 공사기간이 단축되고, 공사 범위가 축소되어 투자비용이 저렴하다.
자동화된 역세척시스템을 적용하여 여과재의 기능회복성이 우수하며, 유지관리 인건비가 저렴하다.
유지관리의 용이성
유지관리가 용이하다.
원터치 역세척 시스템으로, 조작이 간단하며 유지관리가 용이하다.
역세척 후 자동 배수기능을 적용하여 정체수로 인한 악취 발생이 없다.
공정별 개요
01

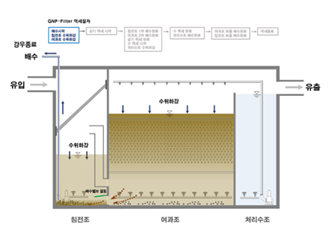

배수 시작
02

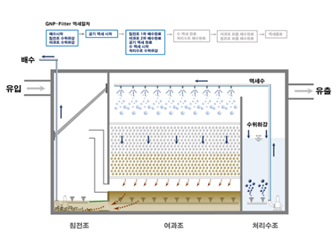

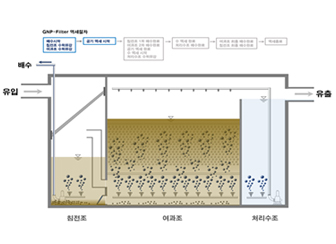

공기역세 시작
03

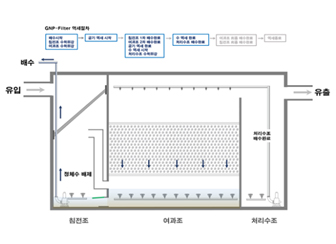

정체수 배제 및 수역세 시작
04
수역세 완료, 처리수조 배수완료
05
공기역세 시작
06
정체수 배제 및 수역세 시작
GNP-FILTER 시공사진
01.터파기 및 기초타설
02. 시설 안착
03. 뚜껑결합/유입유출 배관연결
04. 되메우기
05.배관 설치
06. 기계실 및 전기판넬 설치
07. 여과재 투입
08. 시운전(자동역세)
